Nettverkskart

🟦 Nettverkskart for campingplasser

En campingplass i sesong er et av de vanskeligste nettverkene å drifte. Hundre pluss enheter spredt over et stort område, gjester som kommer og går med hver sin telefon, nettbrett og smart-TV, og en resepsjon som skal svare på «virker nettet?» uten å ha IT-bakgrunn.

Vi har bygget et verktøy som gjør hele anlegget synlig på ett skjermbilde: hvor utstyret står, hva som virker akkurat nå, hvor kabel/fiber ligger i bakken, og hvor langt WiFi-signalet rekker.

Løsningen kjører på en liten server hos deg, henter data direkte fra nettverket ditt, og krever ingen skytjeneste eller abonnement hos tredjepart.

🏕️ Problemet den løser

De fleste campingplasser har fått nettverket sitt utvidet bit for bit. Et par aksesspunkter det første året, en switch til i en ny bygning, fiber gravd ned da plassene ble utvidet. Etter noen år ser bildet slik ut:

  • Ingen vet hvor fiberen ligger. Den som gravde er kanskje ikke i firmaet lenger, og tegningen finnes ikke — eller den ligger i en perm ingen finner.
  • Resepsjonen kan ikke svare. Gjesten på plass 47 sier at nettet ikke virker. Er det aksesspunktet, er det gjestens telefon, eller er det hele området?
  • Feil oppdages når noen klager. Et aksesspunkt kan ha vært nede i to døgn før noen sier fra.
  • Hver sjekk blir en utrykning. Noen må kjøre ut for å se om lampen lyser.

Alle fire er dokumentasjonsproblemer, ikke utstyrsproblemer. Utstyret er som regel helt greit — det er oversikten som mangler.

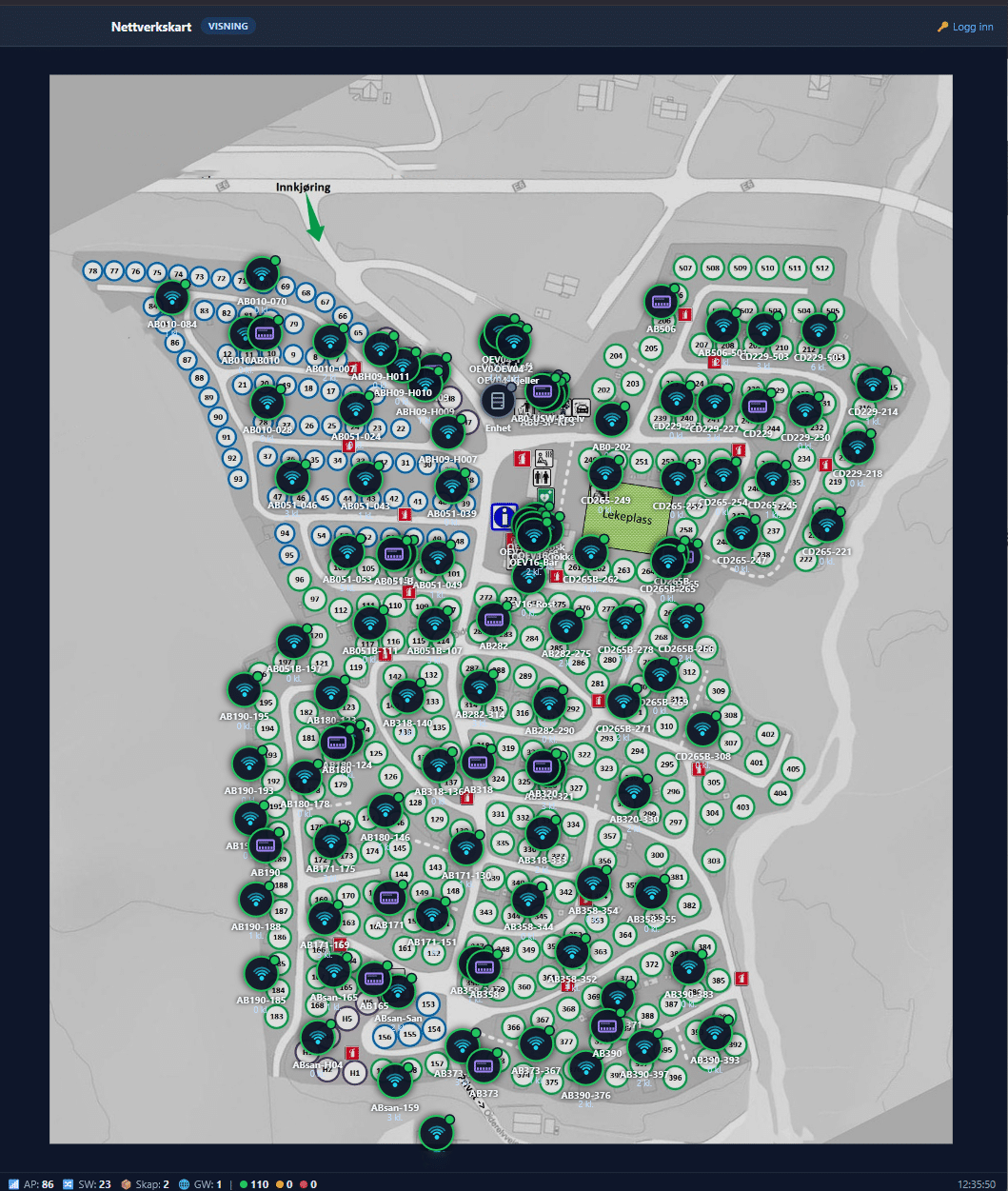

🗺️ Kartet

Kjernen er en plantegning eller et flyfoto av anlegget, med alt utstyret plassert der det faktisk står. Hvert ikon har en fargering rundt seg:

  • 🟢 Grønn — alt i orden
  • 🟡 Gul — noe å se på (høy belastning, mange klienter, svakt signal)
  • 🔴 Rød — enheten er nede

Statusen hentes direkte fra nettverket og oppdateres kontinuerlig. Klikker du på en enhet, får du IP-adresse, oppetid, antall tilkoblede gjester, firmware, hvilken switch og port den henger på, og en servicelogg du kan skrive i.

Kartet

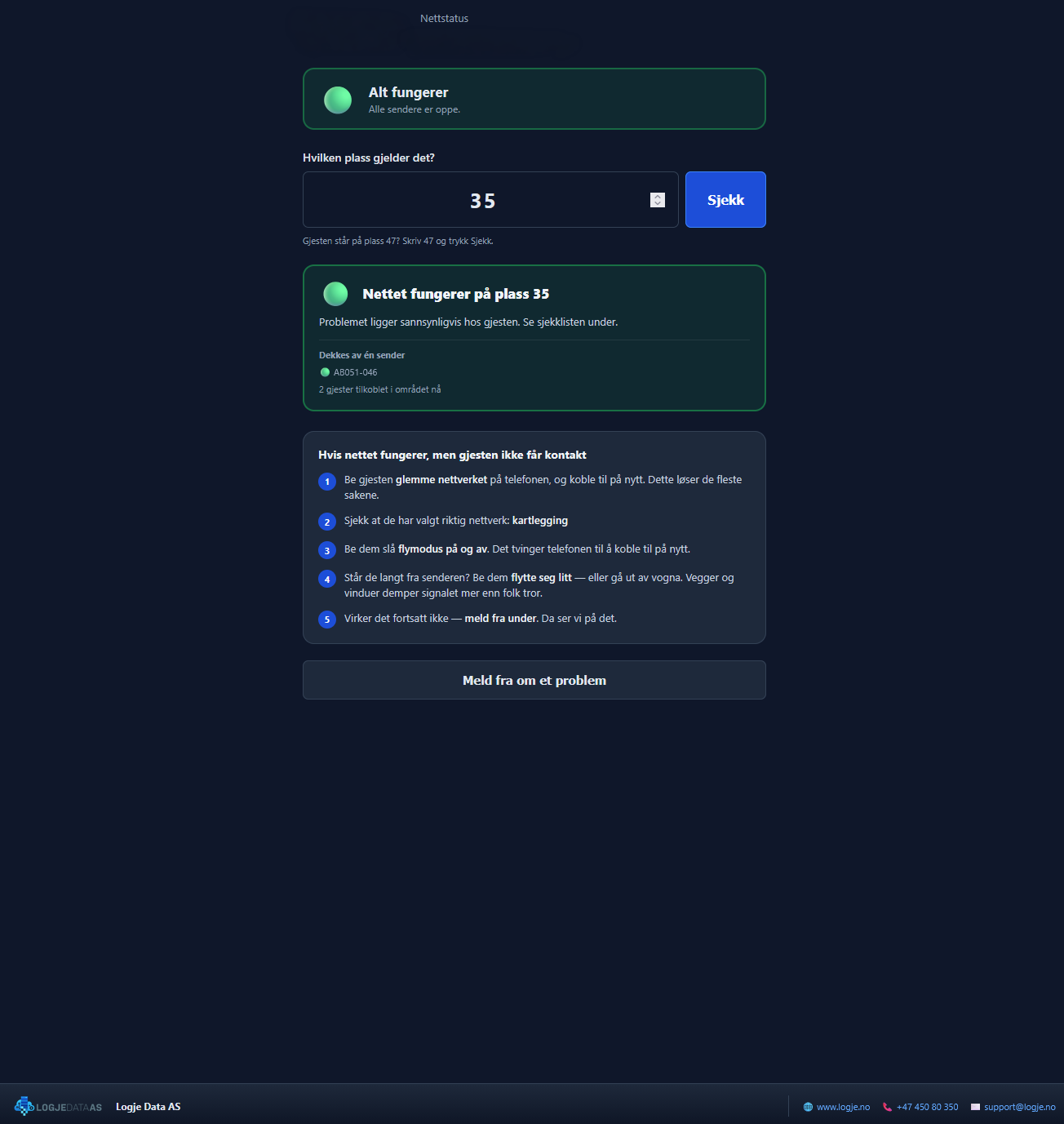

🖥️ Resepsjonssiden

Dette er den delen kundene våre bruker mest, og den er laget for folk uten IT-kunnskap.

Resepsjonen får én side med stor status øverst — grønn, gul eller rød — og et søkefelt for plassnummer. Gjesten på plass 47 klager, den ansatte skriver 47, og får svar med en gang: dekkes plassen av et aksesspunkt som virker, eller er det noe galt?

Er alt grønt, vet den ansatte at problemet ligger hos gjesten, og kan hjelpe med det i stedet — flymodus, feil passord, telefon som henger på et fjernt nettverk. Er noe rødt, kan de melde fra med ett klikk.

Siden viser ingen informasjon om hva gjestene bruker nettet til. Det er et bevisst personvernvalg: ansatte skal kunne feilsøke uten å se noe de ikke har noe med.

Resepsjonskart

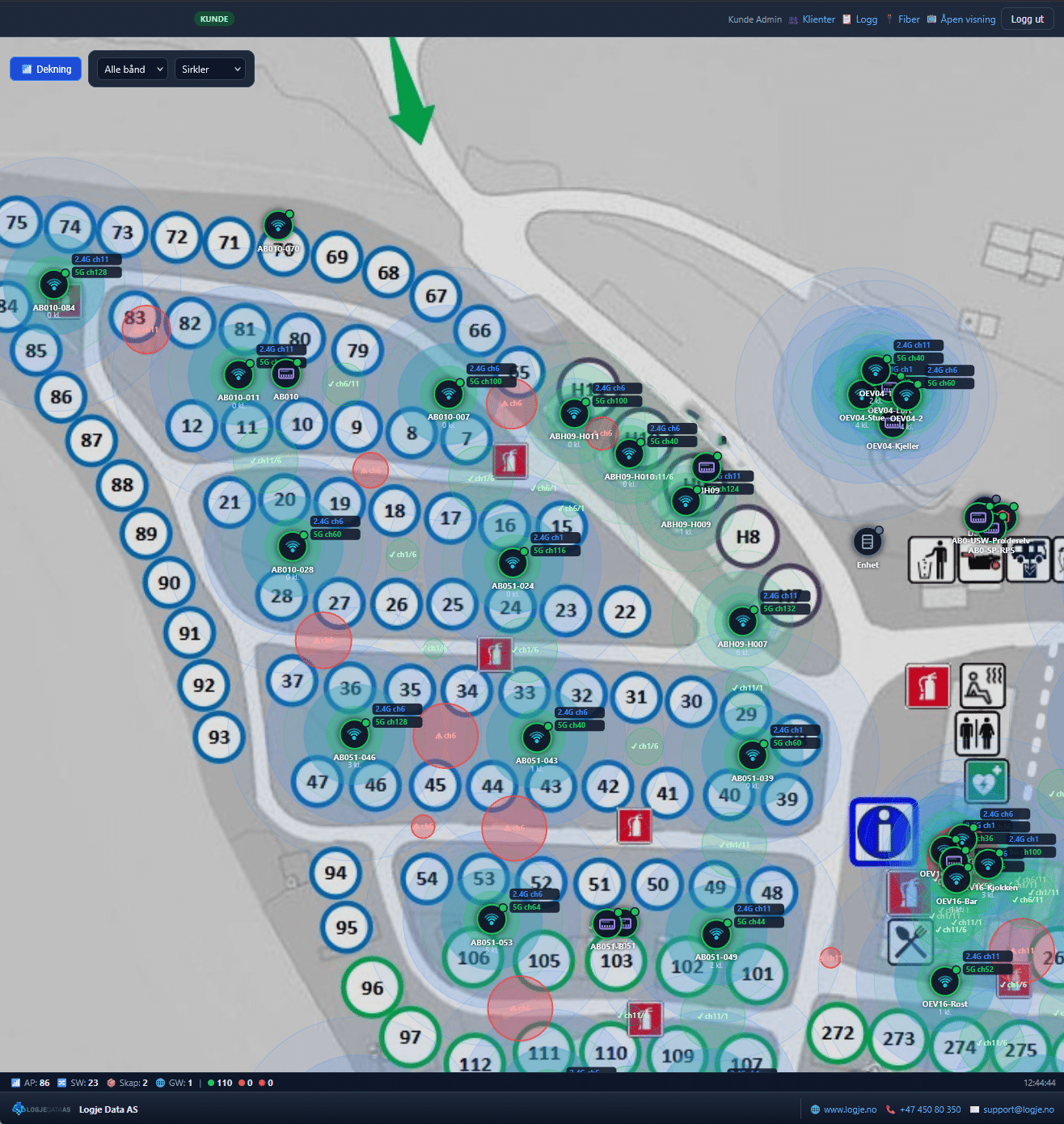

📶 WiFi-dekning

Kartet kan tegne hvor langt signalet rekker fra hvert aksesspunkt, per frekvensbånd — 2,4 GHz, 5 GHz og 6 GHz.

Beregningen tar hensyn til sendereffekten aksesspunktet faktisk kjører på, antennegevinsten til den konkrete modellen, og hvor mye signalet dempes av omgivelsene. En campingplass med campingvogner, trær og bygninger demper langt mer enn fri sikt, og modellen justeres mot faktiske målinger på stedet.

Resultatet viser to nyttige ting: hullene der ingen har skikkelig dekning, og overlappen der to aksesspunkter står på samme kanal og forstyrrer hverandre.

MERK! Dekningskartet er et anslag basert på fysikk og oppmåling, ikke en garanti. Det peker deg mot områder som bør måles opp — det erstatter ikke en befaring.

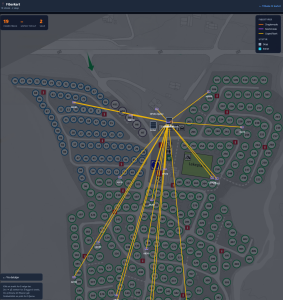

🔌 Fiber og kabeltraséer

Egen visning som bare viser fiberen. Du tegner traséen slik den faktisk ligger i grøfta, med knekkpunkter der den svinger, og legger inn fibertype, antall fibre, farge og notater.

Når kartet er målt opp, regnes lengden ut automatisk langs hele løpet.

Dette er ofte den delen som betaler for seg selv først. Neste gang noen skal grave — ny strømkabel, utvidelse, drenering — finnes det en tegning som viser hvor fiberen går. Å grave over en fiber koster fort mer enn hele dokumentasjonsjobben.

Eieren av anlegget kan redigere traséene selv, siden det gjerne er han som husker hvor gravemaskinen gikk.

⚡ Restart uten å reise ut

Et aksesspunkt som har hengt seg opp svarer ofte ikke på vanlige kommandoer. Da hjelper det bare å ta strømmen.

Kartet har en knapp som kutter strømmen (PoE) på switch-porten aksesspunktet henger på, og slår den på igjen. Samme effekt som å dra ut kabelen og sette den inn — men gjort fra kontoret, eller fra mobilen.

Knappen er omgitt av sikringer: den vises bare på aksesspunkter, den sjekker at porten faktisk mater den enheten, den nekter å røre en port som forsyner en switch videre, og den ber om bekreftelse med navnet på enheten. Alt som gjøres havner i endringsloggen med tidspunkt og hvem som gjorde det.

For en plass med utstyr spredt over flere kilometer er dette forskjellen på et halvt minutts nedetid og en biltur.

📱 På mobilen

Løsningen kan installeres som app på telefonen — både kartet og resepsjonssiden. Ingen appbutikk, bare et bokmerke som oppfører seg som en app. Praktisk når du står ute ved et skap og skal sjekke noe.

🛠️ Hvordan det settes opp

  1. Vi kobler oss til nettverkskontrolleren din og henter inn alt utstyret automatisk
  2. Vi laster opp plantegning eller flyfoto av anlegget
  3. Vi plasserer utstyret på kartet der det faktisk står
  4. Vi måler opp kartet, så avstander og dekning blir riktige
  5. Vi tegner inn fiber og kabeltraséer
  6. Vi legger inn hvilke plasser hvert aksesspunkt dekker
  7. Resepsjonen får en kort opplæring — den tar ti minutter

Serveren er en liten maskin som står i skapet ditt. Den bruker under 5 watt, har ingen vifte, og trenger ikke vedlikehold.

🔒 Personvern og sikkerhet

  • All data blir på din egen maskin — ingenting sendes til skyen
  • Resepsjonssiden viser ingen informasjon om gjestenes bruk
  • Tilgang krever innlogging, med unntak av visningsskjermen
  • Vi kobler oss til for vedlikehold via kryptert tilkobling, og bare når det trengs

🛠️ Vanlige spørsmål

  • Fungerer det med utstyret vi har? Løsningen er bygget for UniFi-utstyr, som er det vanligste på campingplasser og lignende anlegg. Har du noe annet, ta kontakt så ser vi på det.
  • Må vi bytte noe av nettverket? Nei. Løsningen leser fra nettverket ditt slik det er, og endrer ingenting på oppsettet.
  • Hva om internett faller ut? Kartet kjører lokalt og fortsetter å virke. Du ser fortsatt statusen på utstyret internt.
  • Passer det bare for campingplasser? Nei. Alt med mye nettverksutstyr spredt over et område fungerer: hyttefelt, marinaer, borettslag, gårdsbruk, industriområder.

📞 Vil du se hvordan det ser ut?

Ta kontakt, så viser vi deg løsningen på ti minutter — enten på video eller ved å stikke innom.

Logje Data AS 📞 450 80 350 🌐 www.logje.no
